Elektronik II (3V1Ü) oder (2V1Ü)

[F] -- Foliensätze, [GU] -- Folien zur großen Übung zum Foliensatz, [H] -- Handouts für den Ausdruck.

• [F1] [H1] Einführung, Wiederholung:
  1. Stationärer Betrieb.
  2. Zeitveränderliche Spannungen und Ströme.
  3. Halbleiter.
  4. Leitungen.
• [F2] [H2] [GUF2] [GUH2] Schaltungssimulation im stationären Betrieb:
  1. Simulationsarten.
  2. Arbeitspunkt: Brückenschaltung, RD-Schaltung, Transistorschaltung.
  3. Kennlinie: Diode, Bipolartransistor, MOS-Transistor, Transistorverstärker, Operationsverstärkerschaltung.
  4. Transferfunktion: Kleinsignalverhalten, Vierpole, Simulationsart .tf, Transfergatter.
  5. Bauteiltoleranzen: Sensivitätsanalyse, Monte-Carlo-Simulation, Worst-Case-Analyse, E-Reihe.
• [F3] [H3] [GUF3] [GUH3]
• Simulation mit zeitveränderlichen Größen:
  1. Simulationsarten.
  2. Zeitdiskrete Simulation: Geschaltete RC-Glieder, Gatterschaltzeiten, Kippstufen, Sinussignale, Testsignale.
  3. Frequenzbereich: Frequenzgang, Laplace-Transformierte, Verstärker, Filter.
  4. Spektralanalyse: Fourier-Transformation, Klirrfaktor.
  5. Rauschen: Physikalische Ursachen, Rauschquellen und Transformationen, Rauschanalyse, Verstärker, SNR und Rauschzahl.
• [F4] [H4] [GF4] Halbleiter, Dioden:
  1. Halbleiter: Stromfluss in Halbleitern, undotiert (intrinsisch), dotiert (extrinsisch), stromloser pn-Übergang, p n-Übergang im Sperrbereich, pn-Übergang im Durchlassbereich.
  2. Dioden: Spice-Modell, Durchlassbereich, Sperr- und Durchbruchbereich, Sperrschicht- und Diffusionskapazitäten, Kleinsignalmodell.
  3. Spezielle Dioden: Schottky-Diode, PIN-Diode, Kapazitätsdiode.
• [F5] [H5] [GF5] Weitere Halbleiterbauteile:
  1. Bipolartransistor: Aufbau und Funktion, Spice-Modell stationär, Kapazitäten, Kleinsignalmodell, Grundschaltungen.
  2. Thyristor.
  3. J- und MesFET: Aufbau und Funktion, Spice-Modell, Kleinsignalmodell, Grundschaltungen, Rauschen.
  4. MOSFET: Aufbau und Funktion, Spice-Modell, digitale Grundschaltungen, Latch-Up, Leistungs-MOSFETS.
  5. IGBT.
• Schaltungstechnik:

Vorlesung

Geplant ist eine Mischung aus Präsenz- und BBB-Veranstaltungen. Die Vorlesung Di. 8-10 findet in der ersten Woche im SA und danach im BBB-Raum webconf.tu-clausthal.de/b/gun-arg-ayt mit Aufzeichnung statt. Am Di. im Zeitfenster 13-15 Uhr finden alternierend Präsenzveranstaltungen im SB und Rechnerübungen im Übungsraum Technische Informatik (Inst. für Math., rechter Eingang, Treppe runter) statt.

Hausübungen

Die wöchentlichen Hausübungen sind als PDF mit den Dateinamen

E2_<anr>_<name>_<matr>_<opt>.pdf

(<anr> – Aufgabenummer, <name> – ihr Name, <matr> – ihre Matrikel-Nummer, <opt> – optinales Kürzel bei mehreren Dateien) bis zu den in der Ablauftabelle angegebenen Tagen per EMail an ha-e2@in.tu-clausthal.de zu schicken, werden korrigiert und zurückgesendet. Für die Prüfungszulassung sind 50% der Hausübungspunkte insgesamt erforderlich. Für zusätzliche Hausübungspunkte gibt es bis zu 2 Bonuspunkte für die Prüfungsklausur. Bei den Hausübungen ist keine Gruppenarbeit zulässig. Bei auffälligen Übereinstimmungen werden die angeblichen Autoren einzeln zu bbb-Video-Konferenzen eingeladen und geprüft, wer die Aufgaben lösen kann. Bei Abgabe offensichtlich nicht selbst bearbeiteter Lösungen wird wie bei Plagiaten entsprechend der allgemeinen Rahmenprüfungsordnung verfahren.

Große Übung

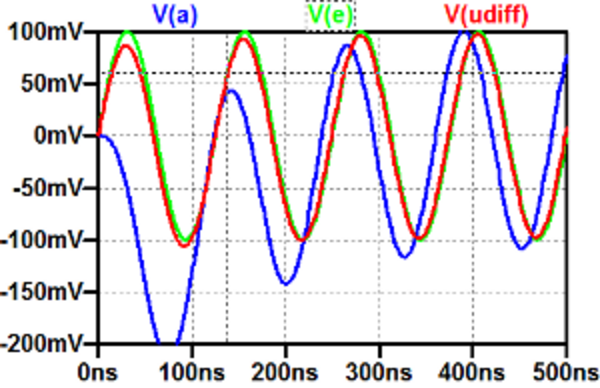

In der Großen Übung werden Schaltungen mit LT-Spice simuliert. Die Foliensätze mit den Aufgaben finden Sie oben bei den Foliensätzen zur Vorlesung. Den Simulator können Sie sich auch zu Hause auf einen eigenen Windows-Rechner installieren. Quelle:

https://www.analog.com/ => Design Center => Circuit Design Tools ...

Unter [SS 2021] finden Sie Hilfestellung zum Lösen der Rechneraufgaben im Selbststudium. Speichern Sie sich ihre Rechnerlösungen und Hausübungen in Vorbereitung auf die Prüfungsklausur auf einen Stick.

Die nachfolgende Tabelle ordnet den Vorlesungswochen Themen und Hausübungen zu. In der Spalte Video-Aufzeichungen werden fortlaufend die Video-Aufzeichungen des aktuellen Semesters ergänzt. Die Audio- und Video-Aufzeichungen, Foliensätze und Hausübungen von früheren Semestern finden Sie auf der Web-Seite unten unter vergangene Semester. In der letzten Tabellenspalte steht für jede Hausübung der späteste Abgabetermin.
Die Zuordnungen der Themen, Übungsaufgaben und Abgabetermine verschieben sich in der Regel innerhalb des Semesters etwas und werden hier in der Tabelle zusammen mit den Video-Aufzeichnungen und den noch fehlenden Hausübungsblättern aktualisiert.

(V/Ü -- Vorlesung oder Übung im SB; L -- Laborübung im Übungsraum Technische Informatik).

Ergebnisse der Hausübungen:

1. Beetz, B.: Elektroniksimulation mit PSPICE. Vieweg-Verlag, 2008. ISBN 978-3-8348-0238-5. (E-Book in der TUC-Bibliothek)
2. G. Kemnitz. Technische Informatik Band 1: Elektronik. Springer. 2009.
3. U. Tietze, Christoph Schenk: Halbleiter-Schaltungstechnik. Springer-Verlag. 2002.
4. K.-H. Cordes, A. Waag, N. Heuck: Integrierte Schaltungen. Pearson 2011
5. [LTspice IV User Manual] . ecee.colorado.edu/~mathys/ecen1400/pdf/scad3.pdf
6. [Spice-Modell TLC07x]
7. [Spice-Modell BAT43]

Die Prüfung findet voraussichtlich schriftlich am Ende der vorlesungsfreien Zeit im Oktober im Rechnerraum 302, Institut für Informatik, Julius-Albert-Str. 4 (D3, Dachgeschoss) statt. Für die Prüfung erhalten Sie ein neu angelegtes Windows-Account. Dort legen Sie sich ein neues Unterverzeichnis mit ihrem Namen und in das Unterverzeichnis für jede auf dem Rechner gelöste Aufgabe ein Unterverzeichnis mit der Aufgabenummer an, in das Sie alle Entwurfsdateien und Bildschirmfotos zur jeweiligen Aufgabe speichern. Das Verzeichnis mit Ihrem Namen wird bei Abgabe der Klausur auf einen USB-Stick des Dozenten kopiert. Erlaubte Hilfsmittel sind eigene Ausarbeitungen, Taschenrechner und ein USB-Stick mit Foliensätzen, Beispiellösungen, Hausübungen. Das Internet darf während der schriftlichen Prüfung nicht genutzt werden.

Zur Vorbereitung sei empfohlen, dass Sie von der großen Übung zu Foliensatz 3, das Lösen der Komplexaufgabe 3.19 bis 3.24 von der Schaltungseingabe bis zur Anfertigung vernünftiger Bildschirmfotos solange üben, bis Sie alle fünf Aufgaben in 20 min schaffen.

Im Wintersemester oder bei geringer Teilnehmerzahl finden die Prüfungen mündlich statt. Erlaubtes Hilfsmittel für mündliche Prüfungen ist ein A4-Blatt mit Notizen (beiderseitig beschrieben).
