Praktikum digitaler Schaltungsentwurf II

(G. Kemnitz, C. Giesemann)

Fortgeschrittene Laborübungen zum rechnergestützten Entwurf digitaler Schaltungen.

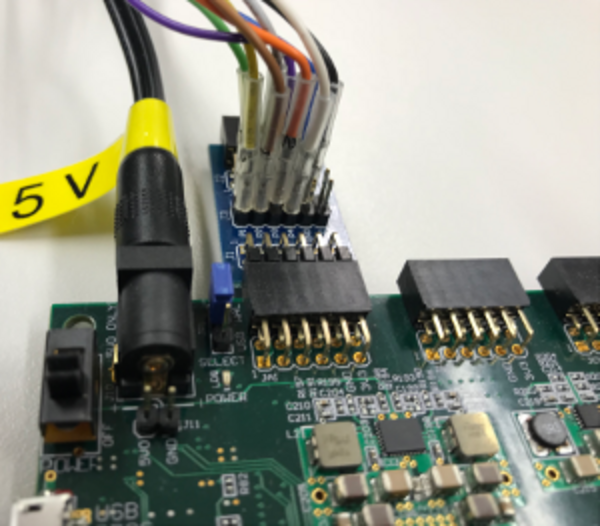

Der Test und die Fehlersuche erfolgen durch Simulation, mit Hilfe der Ein- und Ausgabeelemente auf der Versuchsbaugruppe, einem integrierten Logikanalysator und einem USB-Logikanalysator. Die Laborübung sind selbstständig während der betreuten Übungszeiten im Labor zu absolvieren und die Ergebnisse dem Betreuer der Übungszeit vorzuführen. Für jede Aufgabe sind eine bis zwei 90-minütige Übungen eingeplant.

Zielgruppe: Bachelor Technische Informatik; Interessenten
Credits: (ECTS): 3

Aufgaben

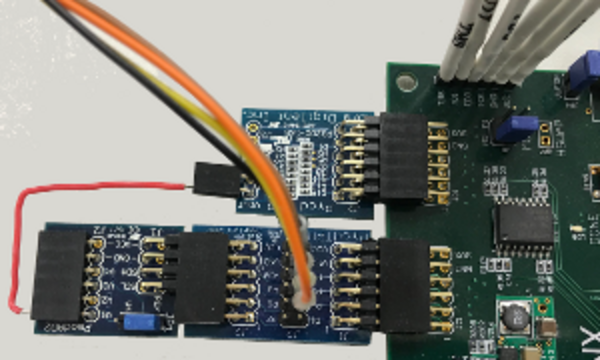

  1. Lichtsensor: [A1] [P1] [adc081s021.pdf]
  2. Motorsteuerung: [A2] [P2]
  3. PS2-Tastatur: [A3] [P3]

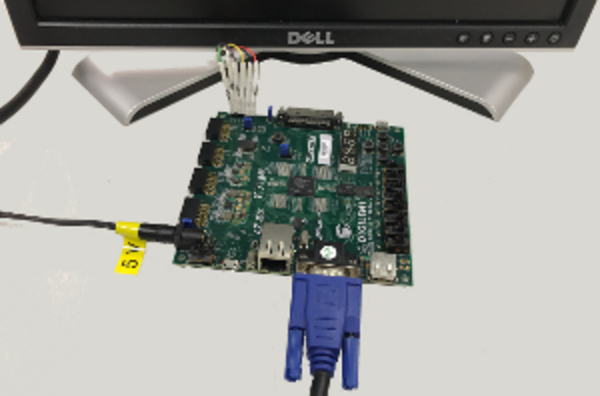

  4. VGA-Ansteuerung: [A4] [P4]

Weitere Informationen und Dokumentationen

Prüfung und Bewertung

Für Studiengänge, die für das Praktikum eine Note benötigen, ist die zugehörige Prüfung im Prüfungsamt anzumelden. Bewertungsrichtline ist, dass wenn alle Aufgaben ordentlich gelöst und alle Abnahmekriterien erfüllt sind, das Praktikum mit gut (2.0) bewertet wird. Für eine bessere Note ist zusätzlich eine komplexere selbstgewählte Aufgabe zu lösen. Für einen Leistungsnachweis ist keine Anmeldung im Prüfungsamt erforderlich und es erfolgt zum Abschluss eine stichprobenartige Kontrolle der gelösten Aufgaben. Für gefundenene und lokalisierte Fehler in den Aufgabenstellungen, den Dateien auf der Web-Seite oder Fehlern in der zu verwendenden Software gibt es Zusatzpunkte.
Zur Prüfung bzw. Abnahme müssen sich alle Dateien zur Präsentation der Lösungen: VHDL-Beschreibungen, Bit-Dateien für die Programmierung, Bildschirmfotos etc. in vorführbarer Form auf dem Rechner befinden und alle schriftlichen Ausarbeitungen zur Lösungsfindung mitgebracht werden.

Aktuelles

Teilnehmer, die bereits vor einer größeren Anzahl von Semestern mit der Bearbeitung der Praktikumsaufgaben begonnen haben, finden hier die alten Aufgaben. Die letzte ISE-Version, die die alten Baugruppen noch unterstützt hatte, ist auf den Rechnern im Übungsraum und im Labor nicht mehr installiert. Wer trotzdem weitermachen möchte, muss sich die alte ISE-Version zu Hause auf seinem Rechner installieren und kann sich dazu bei Herrn Giesemann für eine begrenzte Zeit eine alte Baugruppe ausleihen.

Teilnehmer

Vergangene Semester: [SS 2014]
