Vorwärts-/Rückwärtszähler

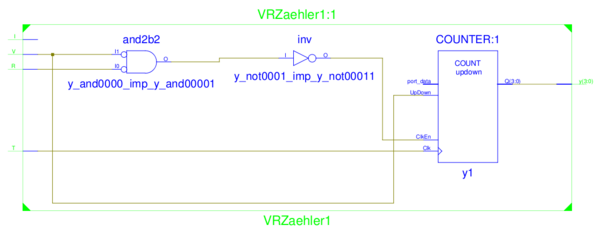

Ergebnis der Register-Transfer-Synthese

Die Synthese fasst das Register und die Increment- und die Decrement-Funktion zu einem Vorwärts-/Rückwärtszähler zusammen. Der Steuereingang für die Zählrichtung wird mit dem Signal für Vorwärtszählen und das Freiganesignal für den Zähler praktisch mit der ODER-Verknüpfung der beiden Zählsignale verknüpft.

Testrahmen

Kommados zum Übersetzen und Ausführen der Simulation

Simulationsausgabe

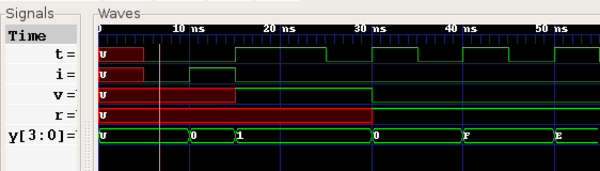

Signalverläufe mit GTKWAVE und der Sav-Datei aus dem Archiv
