Synthesebeschreibung mit arithmetischen Operationen

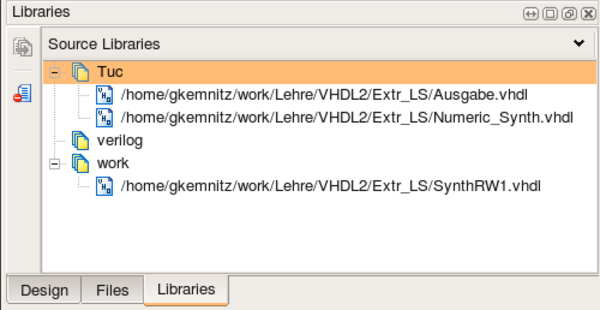

Das Beispiel verwendet die Bibliothek Tuc. Zum Anlegen der Bibliothek wird in ISE auf die Bibliotheksansicht gewechselt, die neue Bibliothek erzeugt und in diese die genutzten Packages eingebunden. Das Fenster mit den Entwurfsquellen muss danach etwa so aussehen.

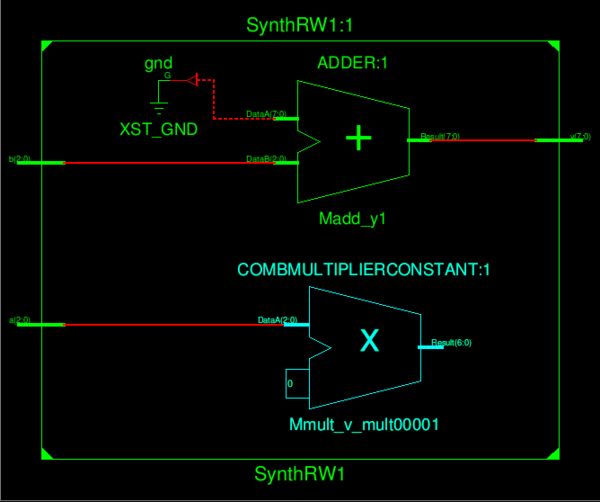

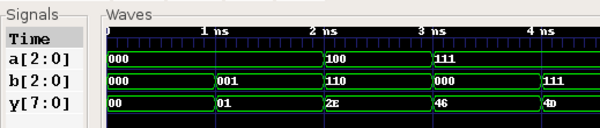

Die Multiplikation wird durch einen Multiplizierer und die Addition durch einen Addierer nachgebildet. In dem Schaltplan, der nach der RT-Synthese angezeigt wird, fehlt die Verbindung von dem Multipliziererausgang zu dem oberen Addierereingang, in der Schaltung ist, wie sich durch Ausprobieren der synthetisierten Schaltung zeigen lässt, diese Verbindung vorhanden.
