Bedingte Variablenzuweisung in einem Abtastprozess

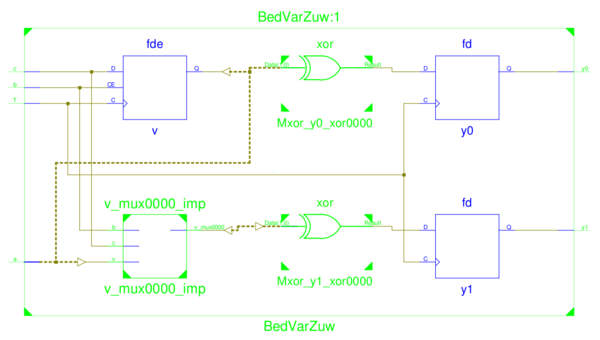

Ergebnis der Register-Transfer-Synthese
Die interne Variable, der nur bedingt ein Wert zugewiesen wird, und die beiden Ausgabesignale werden durch Register nachgebildet. Das Register für y0 übernimmt die EXOR-Verknüpfung des gespeicherten Variablenwertes. Die Schaltung zur Bildung des Eingabesignals für das Register von y1 besteht aus einem Multiplexer und einem EXOR-Gatter. Die Multiplexerschaltung gibt für b=0 den Bitvektor a&c und sonst den Bitvektor a&Q weiter.
Testrahmen
Kommados zum Übersetzen und Ausführen der Simulation

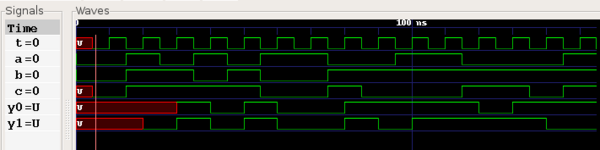

Signalverläufe mit GTKWAVE und der Sav-Datei aus dem Archiv
