Arithmetische, logische und Vergleichoperatoren etc. plus Abtastung
Ergebnis der Register-Transfer-Synthese

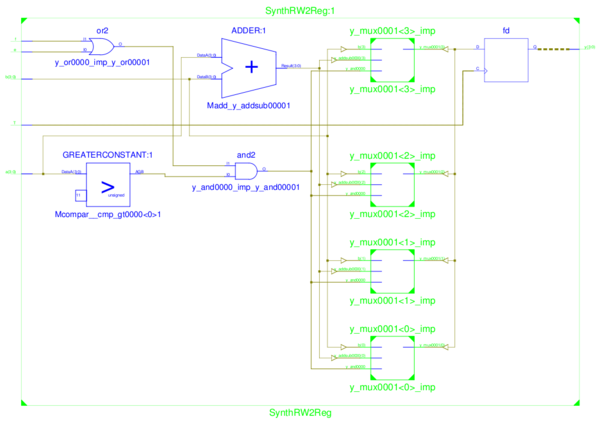

Der Vergleich und die Addition sind durch Rechenwerke, die beiden logischen Operationen durch logische Gatter, die Fallunterscheidung durch vier Multiplexer und das Abtasten durch ein 4-Bit-Register nachgebildet.
Testrahmen
Kommados zum Übersetzen und Ausführen der Simulation
Simulationsausgabe

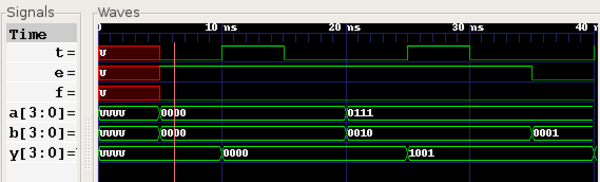

Signalverläufe mit GTKWAVE und der Sav-Datei aus dem Archiv
